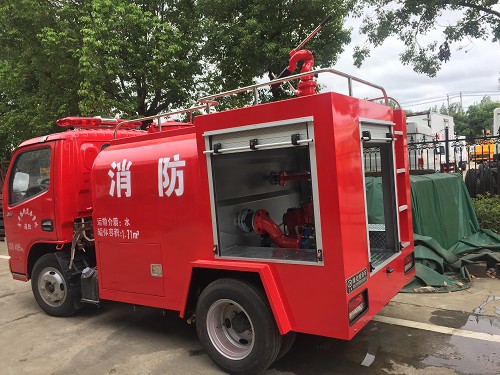

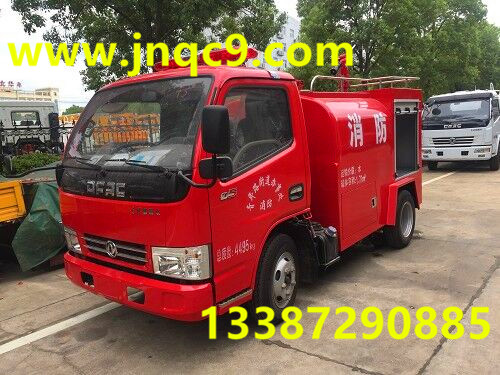

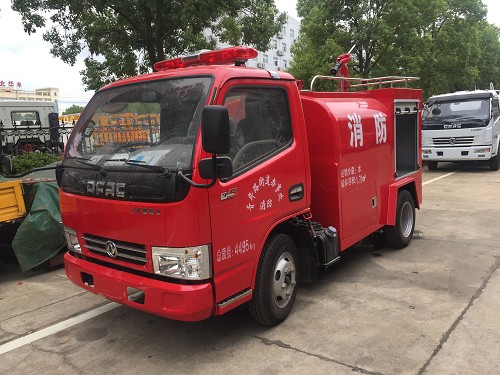

东风小型2方简易消防车

东风小型2方简易消防车

简易消防车,又称绿化喷洒车。是国家质检合格产品,使用方便,价格低廉。满足小型企业,乡镇灭火,社区消防使用,深受用户喜爱。

超长质保专业团队全程监督合作共赢

热销产品推荐

车型详情

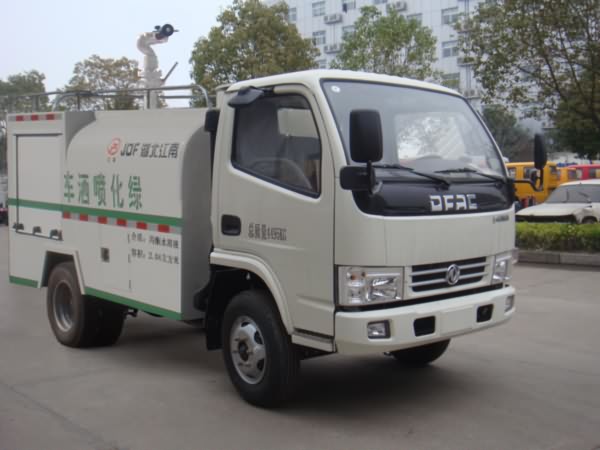

JDF5040GPSE5绿化喷洒车详细描述



一、 整车

1. 外廓尺寸:4540 mm×1900 mm×2590 mm

2. 乘员人数:2

3. 水罐:容积1710 L

4. 水泵:流量20L/S@1.0MPa

5. 水炮:流量20L/S@0.8MPa,射程不小于48m

二、 底盘

1. 型号:东风 EQ1041SJ3BDC

2. 驱动型式:4×2

3. 轴距:2600mm

4. 发动机:型号为D19TCIE1,直列四缸、水冷、高压共轨、增压中冷柴油发动机

   l  额定输出功率为:75KW

   l  排放标准:国Ⅴ

5. 变速箱:机械式手动变速箱,5个前进档

6. 转向系统:左置,液压助力转向,方向盘高度和角度可调

7. 制动系统

  l  行车制动:真空助力制动

  l  驻车制动:中央鼓式制动

8. 最高车速:103km/h

9. 取力器:全功率夹心式取力器,电磁阀控制,飞溅润滑,强制式循环水冷。

三、 驾乘室

1. 结构:整体钢骨架焊接平头驾驶室,固定型。

2. 布局:单排双门,乘员人数为2

3. 设备:除原车设备外,还装有取力器开关、侧标志灯开关、手油门等。

四、 上装

()  罐体

1. 容积:1710L(水)。

2. 结构:

  l  方圆焊接结构,内设防荡隔板和防浪孔。

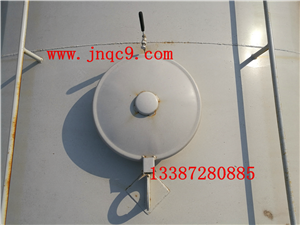

  l  人孔及人孔盖1套,直径φ500 mm

  l  注水管位于罐体后边,通径为DN65

  l  排污管1个,位于罐体底部,通径为DN40

3. 材质:采用优质碳钢材料焊接而成,筒体厚度为3mm,封头厚度为4mm。内壁全部做防腐处理,经久耐用。



 4. 设备:

  l  人孔盖:带快速锁紧及开启装置,开启快捷、安全。



  l  排污阀:手动控制

(器材箱

1. 结构:

  l  泵室框架为焊接结构。

  l  内蒙皮为轻合金花纹铝板。

  l  根据器材固定需要,配置铝合金型材固定架或隔板。

2. 材质:泵室蒙皮为优质碳钢材料。

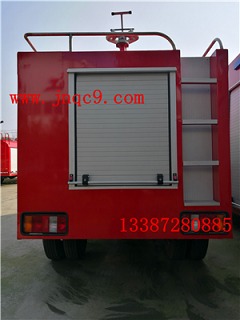

3. 卷帘门:

  l  材质为轻合金卷帘门,质量轻,防腐性能好。

  l  卷帘门的特殊结构确保了外部雨水很难渗入,密封性能良好。

4. 顶部:采用具有防滑作用的花纹板,确保人员安全。

5. 尾部:配备可供消防人员上下的爬梯。

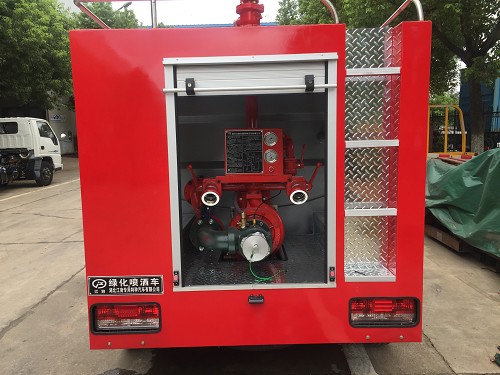

五、 消防泵及水路系统

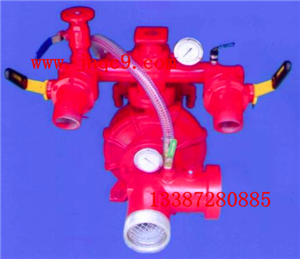

1 消防泵

  l  型号:CB10/20 车用消防泵

  l  安装位置:后置

  l  流量及压力:20L/S@1.0MPa

  l  引水时间:≤35秒(7米吸深时)

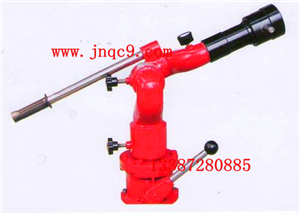

2 消防炮

  l  型号:PS20 车载手动炮

  l  安装位置:泵室顶部

  l  流量及压力:20L/S@0.8MPa

  l  射程:不小于48m

  l  旋转角度:360°

  l  俯仰角;-15°~45°



3 消防管路

  l  罐吸水管路:DN100,带手动蝶阀,右置向前

  l  外吸水管路:DN100,后置向后

  l  炮出水管路: DN65,带止回阀,顶置向上

  l  水带出水管路: 2×DN65,带手动球阀,顶置左右各1

  l  泵往罐注水管路:DN40,带手动球阀,后置向右

  l  消防栓注水管路:DN65,带管牙扪盖,罐体右侧

  l  放余水管路:位于泵、罐体及管路的最低处,以防泵、罐及管路等在低温状态下冻裂。



六、 电气系统

1. 车辆两侧装有1个符合国家标准的侧标志灯

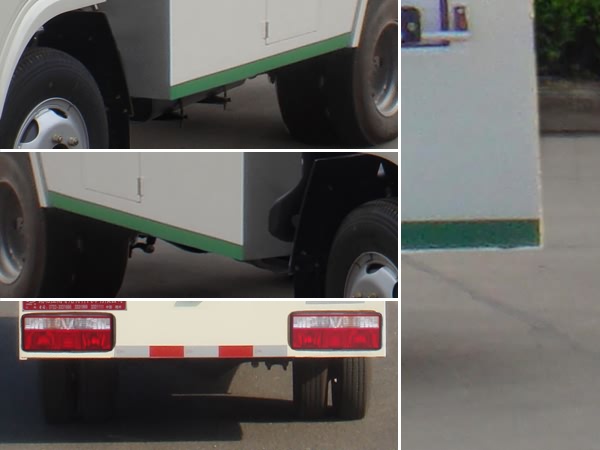

2. 尾部装有符合国家标准的组合尾灯和牌照灯。

3. 操纵系统:各种仪表和开关集中布置在泵室尾部的仪表板上,包括耐震型压力表、耐震型真空表、水泵引水开关,并在仪表板上附有消防水路系统工作原理和操作说明。



七、 器材配备及布置

1. 配备原则

   l  客户有特殊需求时,根据客户的需求配备

   l  客户没有特殊需求时,按照公司的企业标准配备

八、 随车基本配备清单

序号

名 称

数 量

序号

名 称

数 量

1

吸水胶管

2

2

底盘专用工具

1

3

吸水管扳手

2




九、 整车涂装

  l  绿化喷洒车的外表喷涂R03大红色;

  l  消防泵管路喷涂R03大红色;

十、 随车文件资料

l  底盘使用说明书(1份)

l  底盘维修手册(1份)

l  底盘质量保修卡(1份)

l  底盘合格证(1份)

l  随车维修工具清单(1份)

l  消防泵使用维修说明书(1份)

l  绿化喷洒车使用说明书

l  绿化喷洒车消防器材交货清单

l  绿化喷洒车合格证

l  绿化喷洒车交接清单

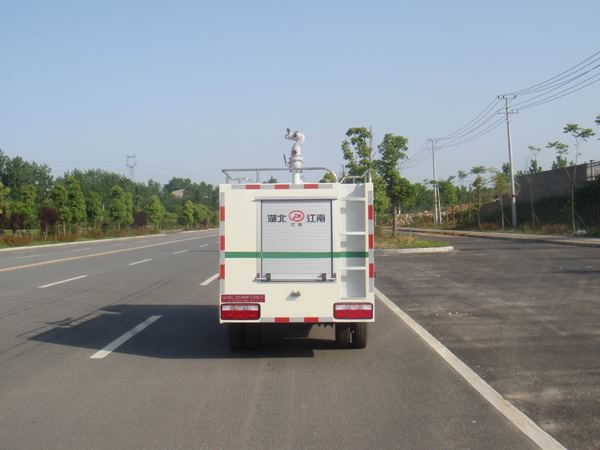

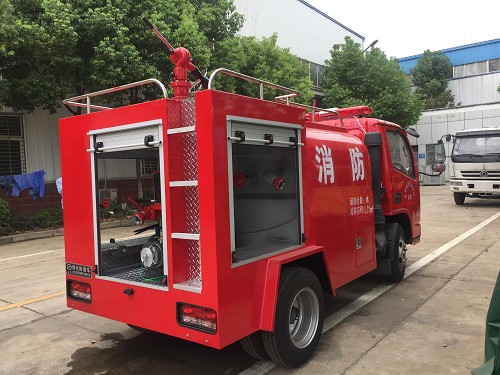

多方位图:
