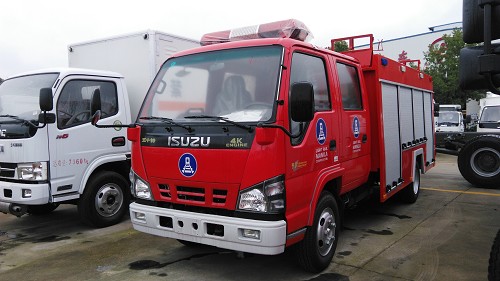

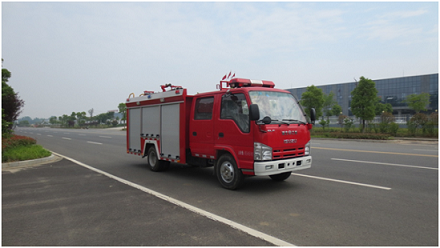

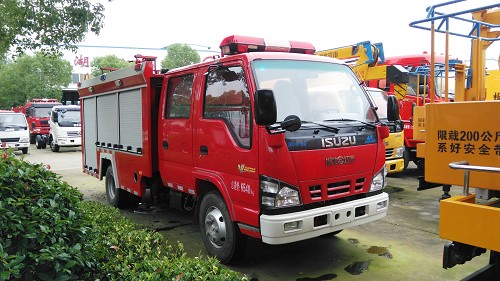

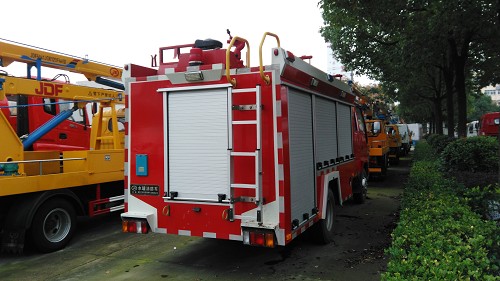

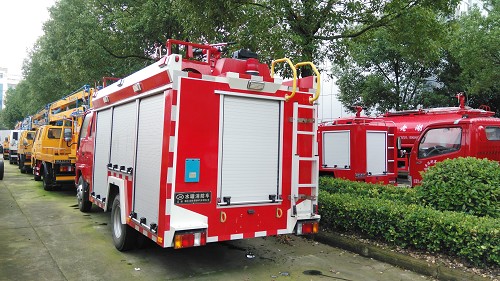

五十铃2-3方水罐消防车

五十铃2-3方水罐消防车

JDF5071GXFSG20/Q型水罐消防车是我厂采用庆铃汽车股份有限公司原装二类底盘QL1070A6HWY基础上改装而成,整车结构紧凑,动力性能好,车速高,机动灵活,具有大型消防车的全套消防功能,是消防队最常备的消防车辆。车上除了装备消防水泵及器材以外,还设有较大容量的贮水罐及水枪、水炮等,可将水和消防人员输送至火场独立扑救火灾。它可由消防栓直接供水,也可以从水源吸水直接进行扑救,或向其他灭火喷射装置供水。

超长质保专业团队全程监督合作共赢

热销产品推荐

车型详情

整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3人,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为优质碳钢,与底盘采用弹性连接,装备了上海雄真消防设备有限公司生产CB10/20-XZ型消防泵,额定流量20L/S,车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救一般物质火灾。闲暇时可用于园林喷灌、道路清洒。
该车采用庆铃五十铃二类底盘,车辆设计精巧,外形美观,线条流畅,整体式框架结构;
机动性能强,环保性能好,人性化设计,器材布置合理,取用方便;
排放标准达到目前国内最新国Ⅴ排放;
消防泵、消防炮采用国内知名厂家生产,性能稳定,质量优异,夹心取力器使之能够在行进中进行灭火,保证关键时刻拉得动,用得上,战斗力强;
采用双排整体式结构,视野开阔。
具备国家税务总局免征公告,上牌时免交车辆购置税。


一、整车描述

1 概述

JDF5071GXFSG20/Q水罐消防车,采用五十铃QL1070A6KWY底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为优质碳钢,与底盘采用弹性连接,载水2030kg,装备了上海茸申消防器材有限公司生产CB10/20-RS型消防泵,额定流量20L/S,车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救一般物质火灾。

整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2005第五阶段限值的规定要求(国Ⅴ标准);整车通过国家消防装备质量监督检验中心检测(报告编号:Zb201730147)并已列入工信部汽车新产品公告,CCCF正在申报中。

2 整车主要参数

外廓尺寸

6350×1980×2750mm

最大总质量

6545kg

载液量

2000kg

最高车速

95km/h

消防泵额定流量

20L/s      1.0MPa

消防炮额定流量

20L/s      1.0MPa

消防炮射程

48m

比功率

72/6.545=9.5

接近角/离去角

24°/14°

二、底盘

1 底盘主要参数

型号

QL1070A6KWY


制造商

庆铃汽车股份有限公司

发动机额定功率

72kw

发动机排量

2999ml

发动机排放标准

GB17691-2005V

驱动形式

4×2

轴距

3360mm

最大允许总重

6745kg

最小转弯半径

14m

变速箱

手动

取力器

YTQ200

2、乘员室

结构

平头、四门,原装双排


司乘人员数

2+3

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、警报器;

2、取力器控制开关及指示灯;

3、附加电源开关;



三、 上装结构及性能参数

总体布置

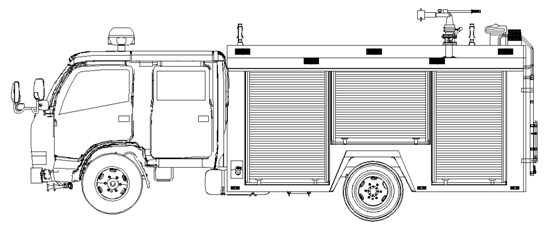

整车由消防员乘员室和车身两大部分组成,车身布置采用整体框架式结构,内藏水罐,两边为器材箱,后部为水泵房,罐体为平行长方体厢式容罐。



1 器材箱和泵室

结构

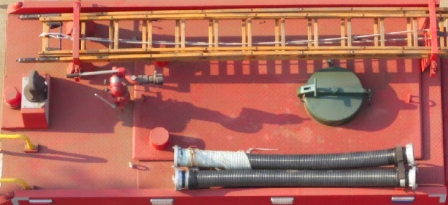

主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。(可根据用户需求采用铝合金方管焊接)

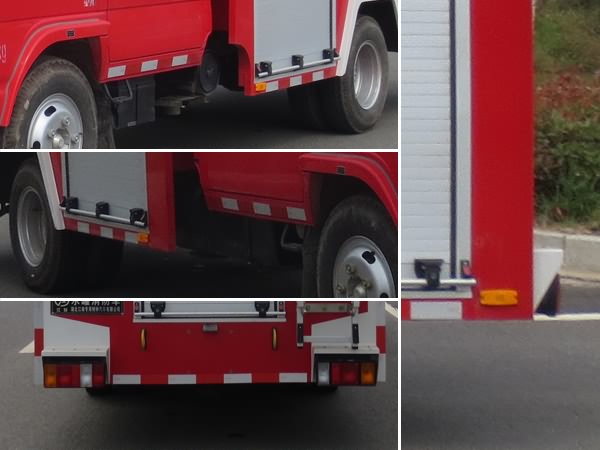

    QQ图片20190710112735.png  QQ图片20190710112751.png


器材箱

器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。

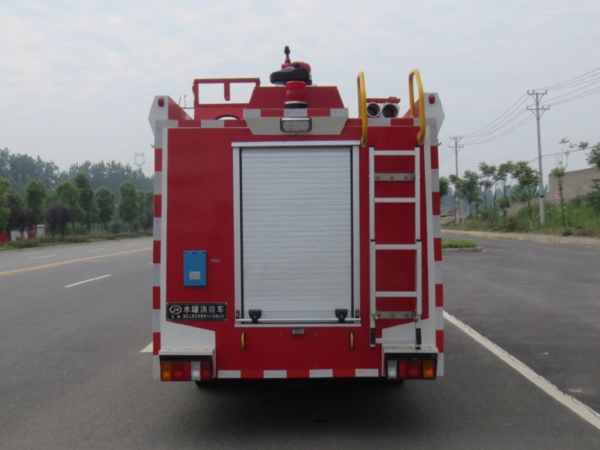

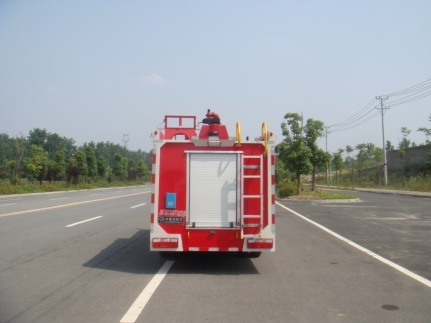

泵房

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材

保温位置:安装燃油加热器(根据客户需求选装)





爬梯及上车拉手







后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

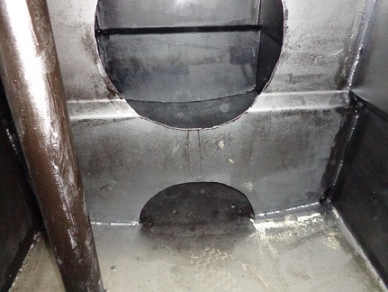

2、水罐

容量

2000kg





材质

优质碳钢,厚度为3mm(可根据用户需求采用不锈钢、PP材质制作)

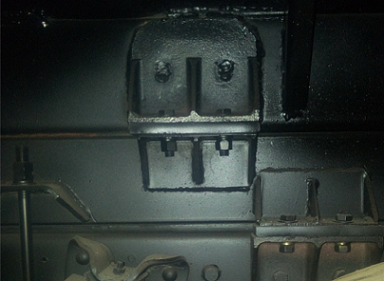

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设DN460人孔1个,带有快速锁定/开启装置

溢流口:设DN65溢流口1

放余水口:设1DN40水罐放余水口,配球阀

注水口:在水罐左右两侧各接1DN65接口

进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制,设1个水泵至水罐充水管,DN40阀门,可气动、手动控制

四、水系统

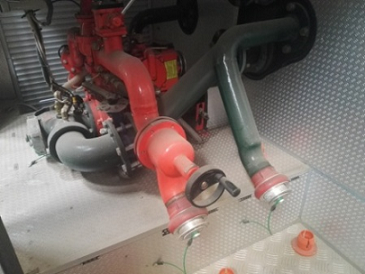

1、水泵

型号

CB10/20型低压车用消防泵


形式

常压离心式

额定流量

20L/s     @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

自带滑片泵

引水时间

最大吸深时≤35s

2 管路系统

管道材质

优质无缝钢管


吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口,泵房内设置1DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1DN65出水口,带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

五、灭火装置

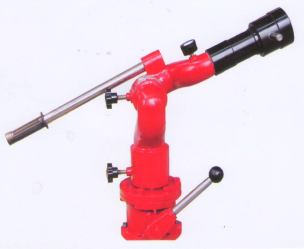

1、车载水炮

型号

PS20W


制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°,仰角≥+45°

流量

20L/S

射程

48m

六、消防控制系统

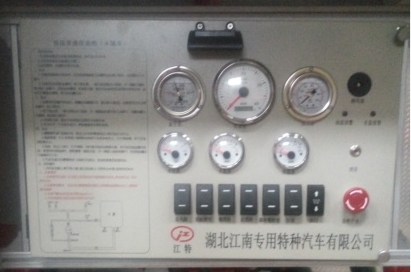

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等


泵室内控制

上装总电源开关、参数显示、状态显示

七、电气设备

附加电气

设独立电路


 QQ图片20190710104401.png  QQ图片20190710104413.png

辅助照明

消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

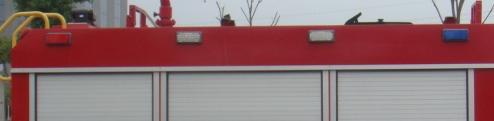

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯,安装在驾驶室顶部

警报器,其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1

八、表面处理

面漆

优质国产漆

颜色

车体外表面主色为RO3消防红

九、随车消防器材的布置和配备

1、器材布置

1

按照消防实战需要,根据消防操作程序,就近取放。

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目,多人操作,互不干涉。

2、器材配备(标配)

1

吸水管

100×2

4

螺纹式

2

滤水器

FLF100

1

螺纹式

3

分水器

FII80/65×2-1.6

1

内扣式

4

集水器

JII100/65×2-1.0

1

内扣式

5

水带

13-65-20

6

低压;内扣式

6

水带

13-80-20

2

低压;内扣式

7

异径接口

KJ65/80

2

内扣式

8

水带包布

DT-SB

4


9

水带挂钩


4


10

地上消火栓扳手

QT-DS1;长400

1


11

地下消火栓扳手

860

1


12

吸水管扳手

FS100

2


13

直流开关水枪

QZG3.5/7.565

1

低压;内扣式

14

直流开花水枪

QZK3.5/7.565

1

低压;内扣式

15

消防桶


1


16

灭火器

3

1


17

消防腰斧

390 GF-285

1


18

橡皮锤


1


19

可充电式手提照明灯


1


3、选装配置及器材

1

自动充电装置

12V

1


2

空呼靠背


3


3

空气呼吸器

成员人数



4

水带护桥

橡胶

2


5

伸缩拉梯


1


6

手台泵


1


7

破拆工具


1


8

其它消防器材
